Umfassende Programmierung und Inbetriebnahme einer neuen Produktionslinie

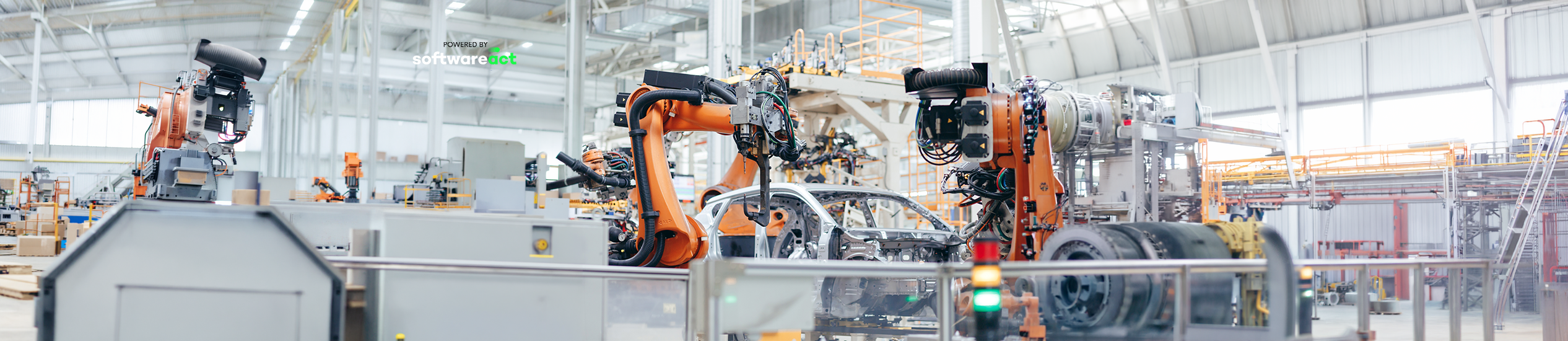

Automated automotive production line with industrial robots working around a car body in a modern manufacturing facility.
Kategorie:
SPS/PLC
Branche:
Automobilindustrie
Stadt:
München, Deutschland 🇩🇪

Kunde

BMW ist einer der weltweit führenden Hersteller von Premiumfahrzeugen, bekannt für höchste Qualitätsstandards, präzise Produktionsprozesse und fortschrittliche Automatisierung.

Herausforderung

Im Rahmen des Ausbaus seiner Produktionskapazitäten setzte der Konzern ein Projekt zur Inbetriebnahme einer neuen Produktionslinie um. Ziel war es, vor dem Start der Serienproduktion die vollständige Betriebsbereitschaft sicherzustellen und gleichzeitig die strengen technischen und programmiertechnischen Standards von BMW einzuhalten.

Das Projekt erforderte spezialisierte Unterstützung im Bereich der Programmierung und Inbetriebnahme industrieller Automatisierungssysteme.

Die Inbetriebnahme einer neuen Produktionslinie im Automotive-Umfeld erfordert höchste Präzision, Erfahrung und exzellente Koordination. Selbst geringfügige Fehler in der Steuerungslogik, Hardwarekonfiguration oder Systemkommunikation können zu Verzögerungen beim Produktionsstart oder zu späteren Betriebsproblemen führen.

Die Inbetriebnahme einer Produktionslinie erfordert auch die Koordination der Elektroinstallation, der Gerätekonfiguration und der Tests der Steuerungssoftware. Diese Arbeiten finden häufig parallel statt. Daher müssen SPS-Programmierer laufend überprüfen, ob die Steuerungen korrekt mit Sensoren, Antrieben und weiteren Anlagenkomponenten zusammenarbeiten. Fehler, die in dieser Phase auftreten, können nachfolgende Produktionsabläufe beeinträchtigen und die Vorbereitung der Linie auf die Abnahme verzögern.

Der Umfang der Herausforderungen umfasste:

  • detailliertes Debugging und Validierung der PLC-Steuerungsprogramme,
  • überprüfung sämtlicher Ein- und Ausgangssignale (I/O),
  • konfiguration von Steuerungen, Antrieben und Peripheriegeräten,
  • sicherstellung einer fehlerfreien Kommunikation zwischen den Systemkomponenten,
  • anpassung und Weiterentwicklung der HMI gemäß Kundenvorgaben,
  • durchführung von Funktionstests vor der Übergabe der Linie an die Produktion.

Das Projekt wurde unter hohem Zeitdruck durchgeführt, da der Inbetriebnahmeplan eng mit der Produktionsplanung des Werks verknüpft war. Entscheidend war die Minimierung des Stillstandsrisikos sowie die Gewährleistung eines stabilen Systembetriebs ab dem ersten Einsatztag.

Industrial production line graphic showing PLC debugging, I/O verification, hardware configuration, system communication, HMI adaptation, and functional testing.

Lösung

Das Team übernahm die umfassende Unterstützung des Inbetriebnahmeprozesses der Produktionslinie – von der Analyse des Steuerungssystems bis hin zur finalen Anlaufunterstützung.

Unser Leistungsumfang umfasste:

PLC-Debugging und -Optimierung

Wir führten eine detaillierte Analyse und Korrektur des PLC-Steuerungscodes durch. Der Fokus lag auf der Beseitigung logischer Fehler, der Optimierung von Steuerungssequenzen sowie der Sicherstellung einer stabilen Kommunikation zwischen den Systemkomponenten.

Überprüfung der I/O-Signale

Wir führten eine vollständige Validierung der Ein- und Ausgangssignale durch, einschließlich der Überprüfung der Adressierung, der Funktionslogik und der Systemreaktionen auf Prozesssignale. Dadurch konnten potenzielle Unregelmäßigkeiten vor dem Start der Serienproduktion beseitigt werden.

Bei der E/A-Prüfung werden die physischen Verbindungen zwischen den Geräten und den SPS-Steuerungen überprüft. Dazu gehört unter anderem, einzelne Sensoren auszulösen und zu kontrollieren, ob die entsprechenden Signale an den richtigen SPS-Adressen ankommen. Ebenso werden die Reaktionen der Aktoren auf die Steuersignale getestet.

Auf diese Weise lassen sich Fehler in der Verdrahtung, Adressierung oder Gerätekonfiguration erkennen, die trotz eines korrekt programmierten SPS-Programms zu Fehlfunktionen der Maschine führen könnten.

Konfiguration der Hardware-Infrastruktur

Wir waren verantwortlich für die Konfiguration von Steuerungen, Peripheriegeräten und Kommunikationssystemen gemäß der Linienarchitektur und den BMW-Standards.

Die Konfiguration der Hardwareinfrastruktur umfasste die Vorbereitung der SPS-Steuerungen, Peripheriegeräte und Kommunikationssysteme für das Zusammenspiel innerhalb der Produktionslinie, entsprechend der Systemarchitektur und den BMW-Standards.

In dieser Phase sind die korrekte Adressierung der Geräte, die Parametrierung von Antrieben und Frequenzumrichtern sowie die Überprüfung der Kommunikation zwischen den Steuerungen und den übrigen Komponenten besonders wichtig. Jede Komponente muss entsprechend den Prozessanforderungen konfiguriert werden, damit die programmierten Steuerungsabläufe korrekt ausgeführt werden können.

Entwicklung und Anpassung der HMI

Wir entwickelten und passten die HMI-Oberfläche an die Kundenanforderungen an, mit Fokus auf transparente Prozessvisualisierung, intuitive Bedienbarkeit und Einhaltung der unternehmensweiten Richtlinien zu Ergonomie und Bildschirmstruktur.

Ein wichtiger Bestandteil der HMI-Prüfung ist auch die Kontrolle, ob Anlagenzustände und Alarmmeldungen korrekt angezeigt werden und die Bedienoberfläche angemessen auf Ereignisse während des Betriebs der Produktionslinie reagiert. Das Bedienpersonal muss Informationen erhalten, die den tatsächlichen Zustand des Steuerungssystems zuverlässig wiedergeben. So können die Anlagen sicher und ordnungsgemäß bedient und mögliche Störungen frühzeitig erkannt werden.

Tests und Anlaufunterstützung

Wir unterstützten aktiv den Produktionsstart durch die Durchführung von Funktionstests, die Behebung laufender Probleme sowie die enge Zusammenarbeit mit dem Engineering-Team des Kunden.

Nach Abschluss der grundlegenden Gerätekonfiguration ist es entscheidend, die Funktionsweise vollständiger Produktionsabläufe zu überprüfen. Mithilfe der Tests lässt sich feststellen, ob die einzelnen Stationen Signale korrekt austauschen, Arbeitsschritte in der vorgesehenen Reihenfolge ausführen und entsprechend der programmierten SPS-Logik reagieren.

Auf diese Weise können Probleme erkannt werden, die bei der Prüfung einzelner Komponenten nicht unbedingt sichtbar sind, sondern erst beim Zusammenspiel mehrerer Geräte innerhalb einer Produktionslinie auftreten.

Dokumentation und Schulungen

Wir erstellten eine vollständige Funktionsdokumentation und führten Schulungen für Bediener und Instandhaltungspersonal durch, sodass das Kundenteam das System nach Projektabschluss eigenständig und effizient betreiben kann.

Six-step PLC commissioning process covering debugging and optimization, I/O verification, hardware configuration, HMI development, testing and startup support, documentation, and operator training.

Ergebnisse

Durch die durchgeführten Maßnahmen wurde die neue Produktionslinie stabil und gemäß den technischen Anforderungen von BMW in Betrieb genommen.

Das Projekt führte zu folgenden operativen Ergebnissen:

  • vollständige Einsatzbereitschaft der Automatisierungssysteme für die Serienproduktion,
  • stabiles und vorhersehbares Verhalten der PLC-Programme,
  • ordnungsgemäß geprüfte und konfigurierte I/O-Signale,
  • intuitive HMI-Oberfläche zur Unterstützung effizienter Bedienerabläufe,
  • reduziertes Risiko von Fehlern und Stillständen in der Anlaufphase,
  • strukturierte technische Dokumentation zur Unterstützung von Wartung und Weiterentwicklung,
  • geschultes Personal, vorbereitet auf den täglichen Systembetrieb.

Dank der Erfahrung des Teams und der engen Zusammenarbeit mit dem Kunden wurde das Projekt mit der Übergabe einer vollständig funktionsfähigen und optimierten Produktionslinie abgeschlossen, die für den Einsatz im anspruchsvollen Automotive-Umfeld bereit ist.

Four key outcomes of PLC commissioning: stable operation, verified PLC logic, correct I/O configuration, and an operator-ready HMI for efficient production.
